携帯型内部変位測定装置measuring device

터널 및 구조물의 내공변위를 측정하는 장치입니다.
외부 물리력의 변화에 따른 터널 및 구조물 내공에 변형이 발생되면
측정된 내공변위 결과 값을 이용하여 구조안전성을 측정 할 수 있습니다.
본 장비를 이용시 체계적으로 데이터를 수집, 기록으로
구조물에 대한 변형 정도와 구조안전성을 평가하고
효율적으로 유지관리를 할 수 있습니다.

제품 특징

    - 터널 및 구조물의 내공변위를 측정하는 2D 레이저 장비
    - 작은 부피와 빠른 설치, 빠른 설치를 돕는 강력한 기능 제공(1분미만)
    - 설치부터 정밀 측정까지 3분 미만에 가능
    - 용도에 따라 다양한 옵션 기구물 제공(자석거취대,받침대등)
    - 도로공사의 3D 장비와 정확도 비교 검증이 된 매우 정밀한 측정 장비
    - 강력한 분석 소프트웨어 제공
    - 통합형과 분리형 중 택1로 선택 구매가 가능

제품 기능

    - 터널 및 구조물의 내공변위를 측정하는 포터블 장비
    - 터널 및 구조물의 내부 부착형
    - 터널 및 구조물의 내공변위 측정용
    - 터널 및 구조물의 내공변위와 천단침하 측정
    - 터널 및 구조물의 구조 해석 및 안전성 검토
    - 터널의 기울기 및 변위를 측정
    - CAD 도면과 조합하여 변형을 측정
     *천단침하 : 터널 천단부의 연직방향의 침하, 기준점에 대한 하향방향의 정대 침하량

모델종류(원하는 사양 주문 생산 가능)

구분	분리형(컨트롤박스형)	통합형(무선제어기형)
차이점	본체와 제어HW가 유선으로 연결되어 있으며, 무게가 분산되어 있습니다. 설치시 선 연결과정이 필요 합니다. 측정자가 2명이 같이 다닐때 유용합니다.	본체와 제어HW가 한대로 통합되어 있어 분리형보다는 무거우나 한개만 들고다닐수 있어 이동이 용이 합니다. 통합형 본체만 설치하고 바로 무선으로 측정 제어합니다. 측정자가 1명일때 유용합니다.
본체	크기 : 310mm(X) x 125mm(Y) x 130mm(Z) 무게 : 3.5Kg	크기 : 412mm(X) x 140.5mm(Y) x 290mm(Z) 무게 : 6.5Kg
제어기	크기 : 280mm(X) x 280mm(Y) x 140mm(Z) 무게 : 3Kg 기타 : 7인치 터치스크린, USB 홀더, 케이블 길이 조절가능	크기 : 187mm(X) x 108mm(Y) x 8mm(Z) 무게 : 273g 기타 : 7인치 터치스크린
제어형태	유선	무선
옵션공통	마그네틱 대형, 마그네틱 소형, 평면 수평 대형, 평면수평 소형
기타	-	배터리 탈부착형(별도충전가능)

제품사양

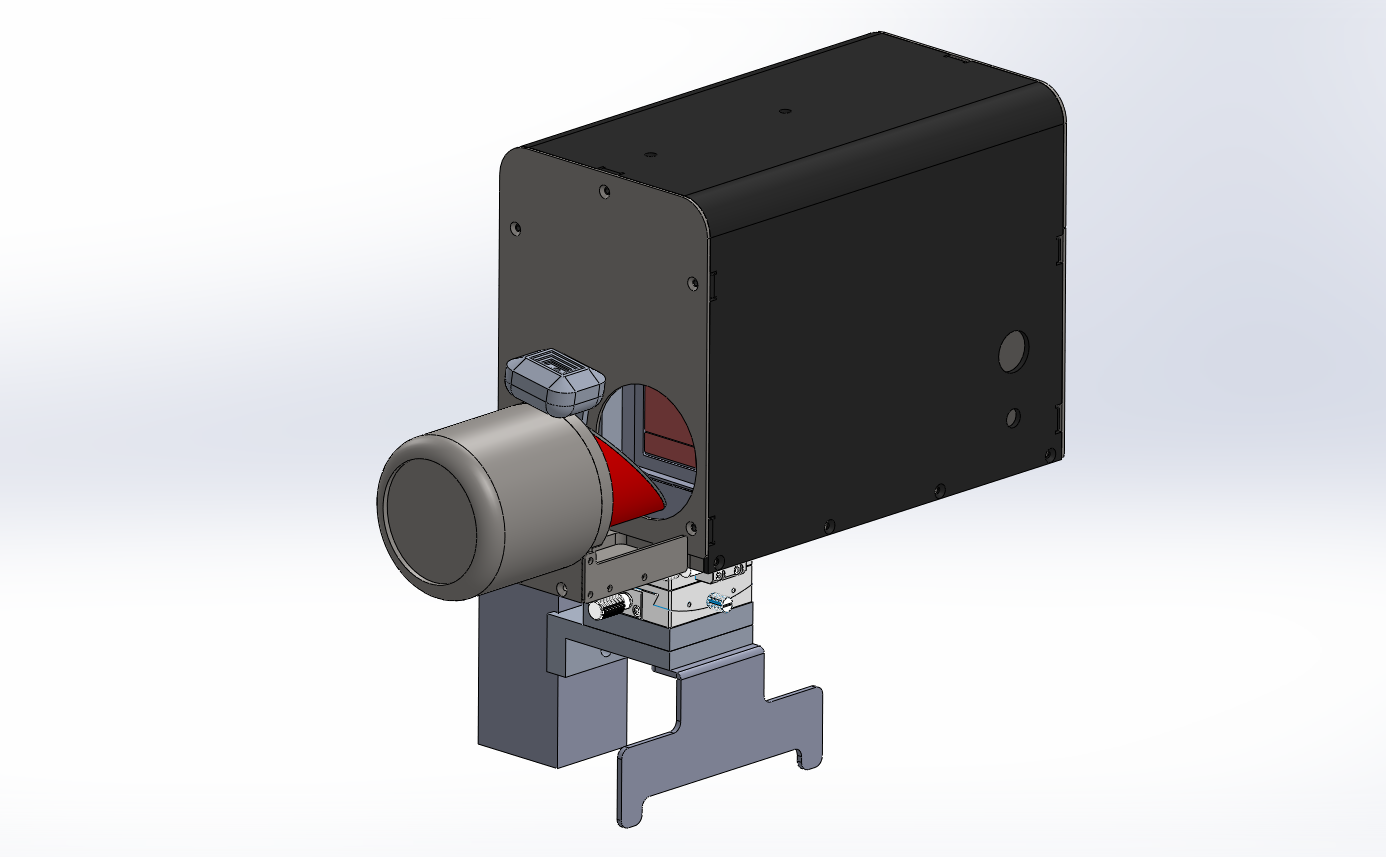

데브존 터널 내공 변위 측정장치 기본형

데브존 터널 내공 변위 측정장치 부착형(마그네틱 베이스- 중형)

데브존 터널 내공 변위 측정장치 부착형(마그네틱 베이스- 대형)

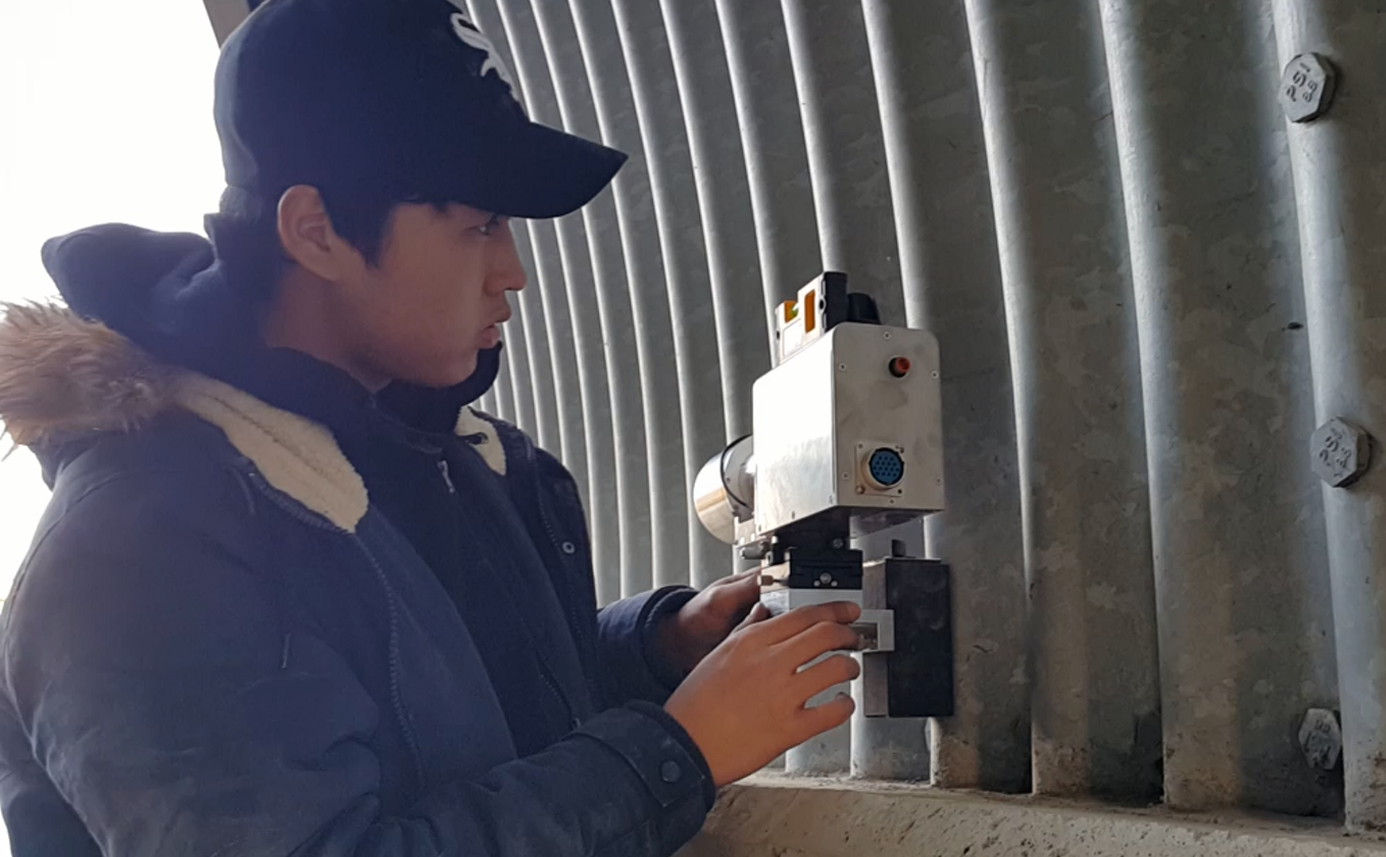

터널 내공 변위 측정장치 - 현장 사진 1, 터널의 안쪽 측정위치에 설치 모습

터널 내공 변위 측정장치 - 현장 사진 2, 측정위치에 설치후 초기 측정중 모습

터널 내공 변위 측정장치 - 현장 사진 3, 마그네틱 베이스 모델을(파형강판에 부착) 설치후 수평계를 이용해 수평 맞는지 확인

터널 내공 변위 측정장치 - 현장 사진 4

터널 내공 변위 측정장치 - 현장 사진 5, 파형강판에 장착후 측정중인 모습

데브존 터널 내공 변위 측정장치 - 수평형 (대형), 대형 터널및 파형강판에 부착이 안될경우 평면 설치용으로 사용

데브존 터널 내공 변위 측정장치 - 수평형 (소형), 파형강판 하단 평면부(면적이 적은곳) 설치

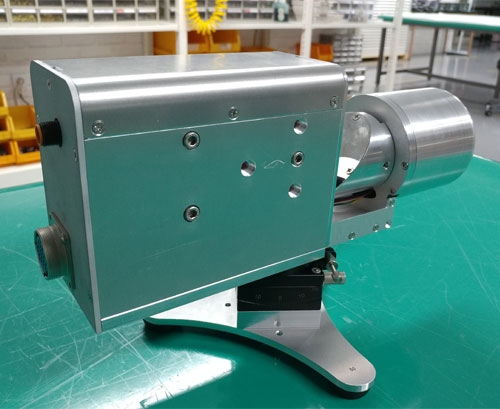

데브존 터널 내공 변위 측정장치 - 수평형 (소형) : 실물1

데브존 터널 내공 변위 측정장치 - 수평형 (소형) : 실물2

데브존 터널 내공 변위 측정장치 - 수평형 (소형) : 실물3

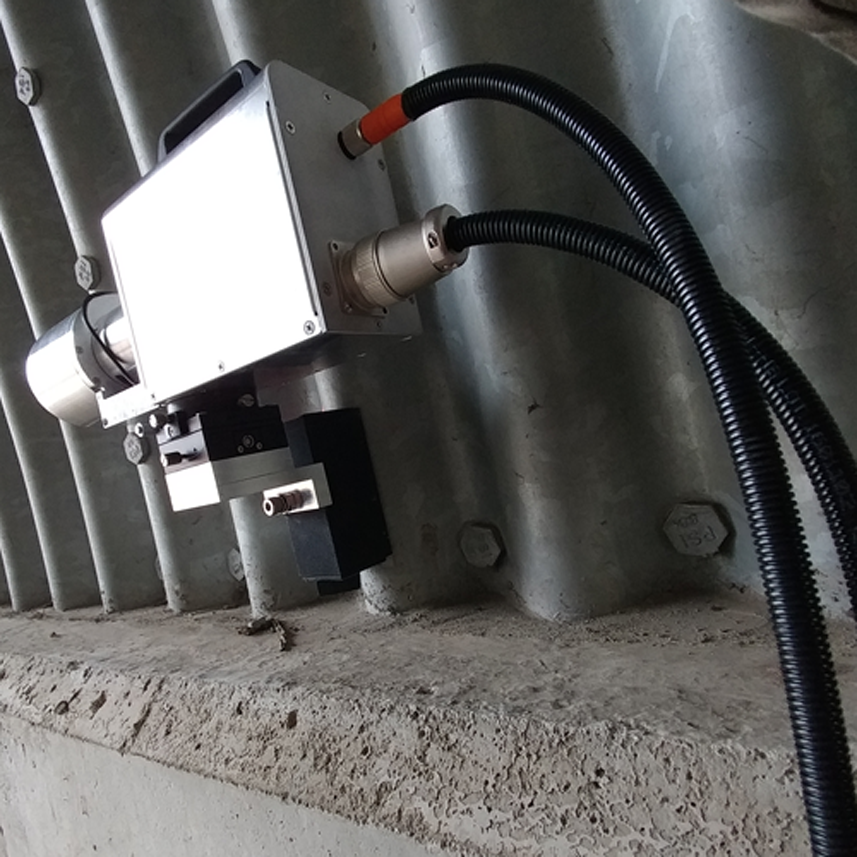

데브존 터널 내공 변위 측정장치 - 컨트롤 박스형 (기본)

데브존 터널 내공 변위 측정장치 - 컨트롤 박스형 (마그네틱 베이스), 측정기 경량화를 위해 제어부를 분리한 모델

데브존 터널 내공 변위 측정장치 - 컨트롤 박스 분리형 1

데브존 터널 내공 변위 측정장치 - 컨트롤 박스 분리형 2

데브존 터널 내공 변위 측정장치 - 컨트롤 박스 분리형 3

데브존 터널 내공 변위 측정장치 - 컨트롤 박스 분리형 4

데브존 터널 내공 변위 측정장치 - 컨트롤 박스 분리형 5

데브존 터널 내공 변위 측정장치 - 통합형 1

데브존 터널 내공 변위 측정장치 - 통합형 2

데브존 터널 내공 변위 측정장치 - 통합형 3

제어 장비

제어 장비는 총 2가지 모드가 존재합니다. 장비/제어 분리형 구매시 박스에 붙어 있는 형태이며, 통합형 구매시 태블릿형태로 원격으로 아래 장비가 제공됩니다.

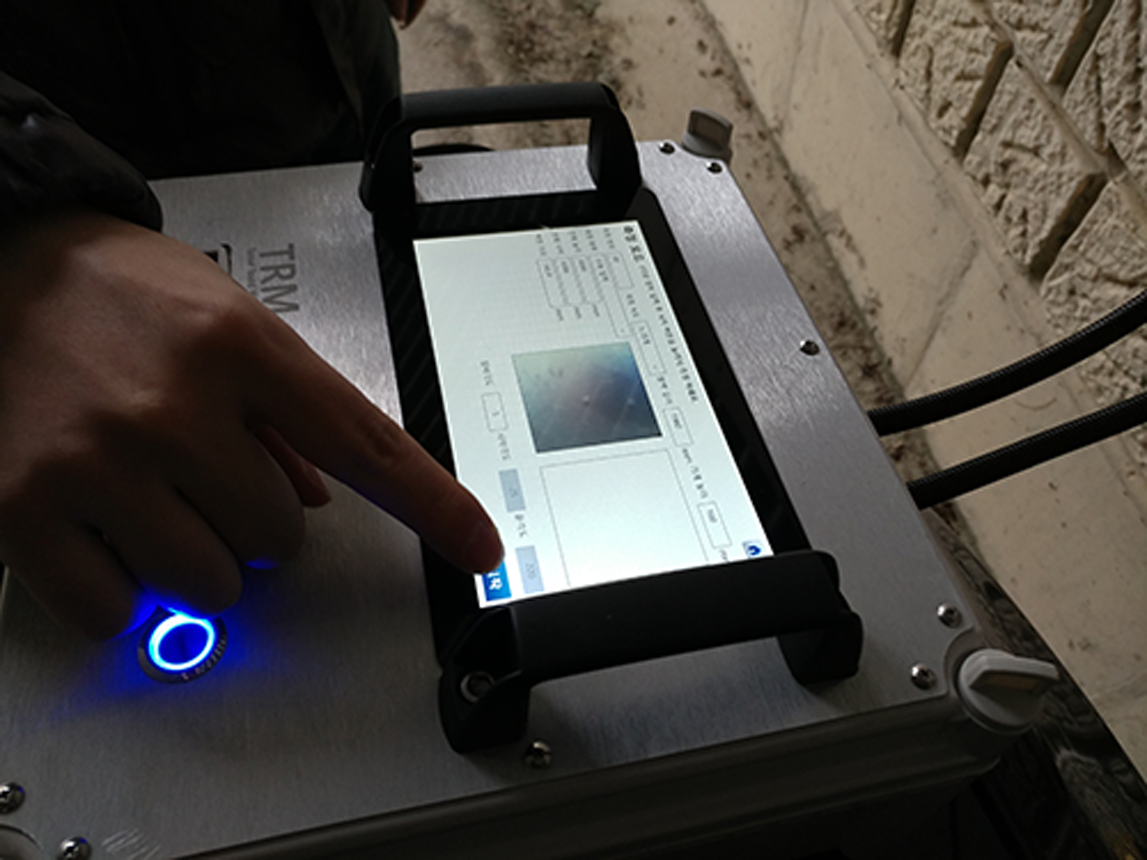

데브존 터널 내공 변위 측정장치 - TabletPC 프로그램 실행 화면

데브존 터널 내공 변위 측정장치 - TabletPC 본체

데브존 터널 내공 변위 측정장치 - TabletPC 프로그램 구동 화면

데브존 터널 내공 변위 측정장치 - TabletPC 3

소프트웨어

측정 제어기 장비 소프트웨어로 측정후에 상세하게 분석할때 사용하는 소프트웨어 입니다. 현장에서 바로 장비와 연결해서 실시간으로 동시 분석이 가능하며, 측정후 사무실로 복귀하여 USB 또는 네트워크를 통해 측정 데이터를 불러와서 추후 분석도 가능합니다. 각 구간별 내공변위율을 자세히 조회할 수 있으며, 최대 내공 변위율 부분에 대해서는 강조하여 자동으로 표시 됩니다.

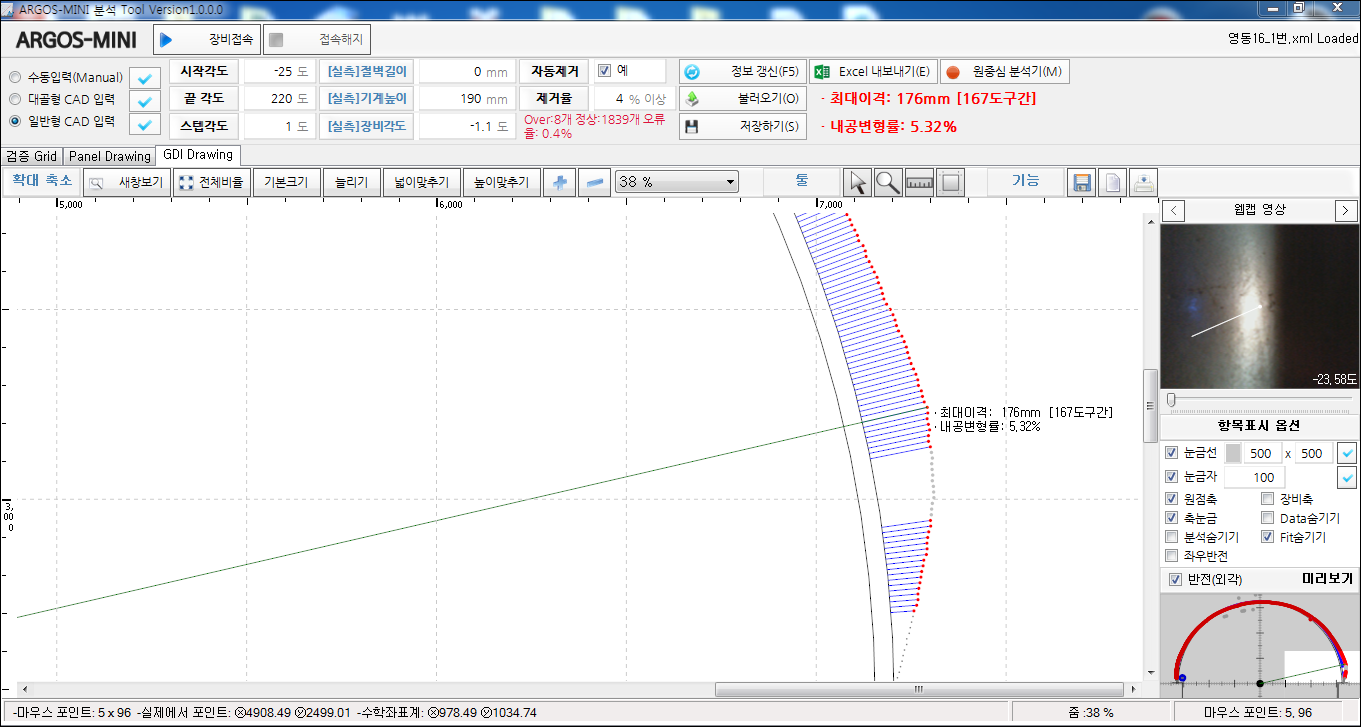

데브존 터널 내공 변위 측정장치 - PC 운영 소프트웨어

데브존 터널 내공 변위 측정장치 - 측정후 보정완료 상태 화면

데브존 터널 내공 변위 측정장치 - 측정후 보정완료후 내공 변형률 확인 화면

데브존 터널 내공 변위 측정장치 - 측정후 보정완료후 내공 변형률 확인 후 확대 화면

데브존 터널 내공 변위 측정장치 - 측정후 보정완료후 원점분석후 원점중심 하중차 확인화면

데브존 터널 내공 변위 측정장치 - 측정후 보정완료후 원점분석후 원점중심 하중차 확인 확대 화면

데브존 터널 내공 변위 측정장치 - 모든 보정완료후 인쇄 미리보기 화면

데브존 터널 내공 변위 측정장치 - 측정완료후 격자(제도자)를 이용하여 원하는 위치(지점)를 계산하는 화면

데브존 터널 내공 변위 측정장치 - 테블릿 소프트웨어 1

데브존 터널 내공 변위 측정장치 - 테블릿 소프트웨어 2

실제 촬영 동영상

분리형(컨트롤박스형)

통합형(무선제어기형)

사용 설명서

실제 현장 측정 모습(한국도로공사)

영동-16, 영동-20 구간

구미-104, 구미-122 구간

한국도로공사 도로교통연구원의 3D 측정장치와의 결과비교
